“电子大米”又涨价了，日韩高端MLCC交期超过20周，可英伟达和北美云厂商宁愿等贵的，也不换国产MLCC。最近A股的国产MLCC板块热度不减，资金缩量，板块轮动，MLCC一直还是热点之一。不过说句扎心的事实，目前大陆虽然有高端MLCC的产线和产能，而且国产料性价比高、交期稳，但从头部云厂商、英伟达生态整机厂的物料清单上看，GPU、HBM附近的核心去耦电容，用的依旧全是村田、三星电机和太诱的。

为什么大厂都不肯换？

01

为何海外不敢用国产高端MLCC

AI服务器“核心区”的国产MLCC还差一份失效分布的“成绩单”。

海外云厂商、英伟达链条、头部AI服务器OEM并不是“嫌国产贵贱”，而是根本敢用一颗“无法证明在全生命周期内稳定”的重要器件。

对于单台百万级AI服务器而言，MLCC整体价值量通常只有1万-2万元，在整机成本中占比并不高，但它直接参与GPU/HBM/VRM周围的供电完整性，一旦在瞬时负载切换、高温偏压、长期老化下出现容值塌缩、失效率抬升或批次漂移，损失不是换一颗电容，而是整板调试失败、系统降频、良率下滑、停机与保修责任失控。

因而头部客户的决策函数不是“单价”，而是有效电容可预测性+长期可靠性历史+供应连续性+认证记忆；这正是日韩高端厂商走过长期验证和迭代带来的护城河。

进一步讲，高端MLCC的差距不在“能不能做出样品”，而在“能不能把极薄介质、超细粉体、数百到上千层堆叠、低缺陷共烧、低ESL结构、DC Bias下有效容值、125℃附近寿命曲线、跨批次一致性、五年级别客户验证”同时成立，这是难点和壁垒。国产厂商在大尺寸高容、普通高容、部分车规、国内服务器外围与辅助模块已经有明显突破，三环集团（300408.SZ）确实也是A股中最接近高端高容服务器MLCC的一家，但在海外AI核心主板/封装近端场景都尚未完成真正意义上的替代。

市场常把“高端MLCC”简单理解为高容、小尺寸或车规。但这还不够，对AI服务器尤其GPU/HBM周边，更倾向于把高端MLCC定义为：在高功率密度、高频瞬态、高温偏压、高可靠寿命场景下，仍能稳定提供足够有效电容、低寄生参数和低失效率的MLCC。

AI服务器高端MLCC需求有几个共性方向：高容值、小型化、耐高温、低ESR/低ESL、高压化、长期可靠性。其中服务器从12V逐步走向48V、±400V、+800V等更高前端电压演进，MLCC需要更靠近GPU/CPU承担去耦、储能和瞬态稳定功能。更具体地说，AI计算板和GPU附近的高端MLCC通常体现为三类：

第一类是近封装/近GPU的高频去耦MLCC，强调小尺寸、低ESL、高自谐振频率、在有限板面积上实现足够电容密度；

第二类是VRM与12V/48V电源链路的大容量滤波储能MLCC，强调高容、高压、低纹波、高温稳定性；

第三类是网络、高速交换、CPO/光模块相关高温高频稳定型MLCC，要求在高温和高频损耗下仍保持稳定。（下表可以作为参考）

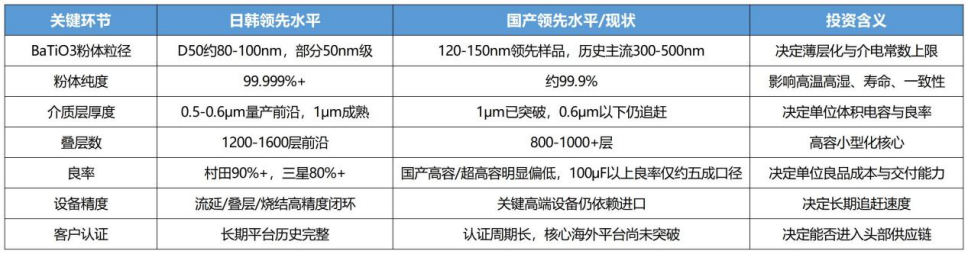

从产业链来看，国产高端MLCC为什么暂时无法达标，可大致总结为下图：

1.材料端：高端粉体决定薄层化下限。陶瓷粉体是MLCC的性能底座。高端产品中陶瓷粉末成本占比可达35%-45%，明显高于低容产品的20%-25%。高容、小尺寸、高可靠产品对BaTiO3粉体的粒径、纯度、粒径分布、介电常数、批次一致性要求极高。

国产领先粉体多在120-150nm区间。高端车规/高温场景甚至要求50-80nm配合稀土掺杂，且击穿场强需超过10MV/cm。这不是单一粒径问题。高端MLCC粉体还要求高纯度与晶体/晶界控制。日系高端粉体纯度可达99.999%+，国产高端约99.9%；高端粉体介电常数分别约12000+和8000-10000。在高温老化85℃/85%RH/1000小时后，国产粉体电容量衰减率偏高，抗还原能力不足，镍电极氧化风险更高。

2.薄介质与叠层：决定容量密度与缺陷概率。海外企业已在2μm薄膜介质上叠1000层，单层介质厚度1μm，并做出100μF MLCC；国内较长时间只能做到流延3μm、烧结后2μm厚介质。三环集团目前已实现介质层厚度迈入1μm时代，并称高容产品如0201-105、0402-106、0603-226、0805-476、1206-107、1210-227实现批量供货。实现了从5μm到1μm以内的突破，堆叠层数可达1000层；也就是说，国产已跨过“1μm时代”，但尚未进入0.5-0.6μm稳定量产时代，而这恰恰决定了在同封装中谁能把有效电容做得更高。

3.共烧与设备：真正决定“量产可重复性”。MLCC最难的是多层陶瓷介质与镍内电极在高温烧结时，既不分层、不裂、不空洞，也不因为收缩率差异造成微裂纹。这要求温区控制极精。高温隧道炉温度变化要控制到±2℃级别才行，国内高端设备和工艺控制仍在追赶；

设备层面国产化已有进展，但流延机、叠层机、烧结炉等高端关键设备仍未完全国产化。国产替代已有突破，如先导智能可实现0.8μm+超薄均匀膜带量产，风华和三环已批量采购，0.6μm产品仍在联合研发中；但海外高端设备交期仍长达10-16个月；

这里有一个常被忽略的点：设备差距不是静态参数差距，而是和材料配方、浆料流变性、干燥曲线、烧结曲线、对位精度一起优化的系统差距这也是为什么国产即便买到了类似设备，也不一定立刻复制良率。

4.良率：拉开商业差距的最终变量。高端MLCC的壁垒最终会反映到良率。村田良率90%+，三星80%+。而国内100μF以上超高容产品良率仅约五成，成本远高于海外产品。这也是为什么国产并非“价格更低就能赢”，因为若良率低，单位良品成本未必低于日韩。

客户怕的是：出厂时容值够，跑一年后大幅下降；实验室样品好，量产批次却大幅波动；单片合格，系统阻抗峰失控。所以越靠近GPU/HBM，客户越在意尾部失效率而不是平均合格率，这对国产料短期最严厉的约束。

02

三环集团进展如何？国产料该往哪走？

A股中最接近“高端高容服务器MLCC平台化突破”的公司。

三环集团的核心优势是“材料-工艺-设备-成品”的垂直一体化。公司具备粉体、浆料、工艺到成品的垂直整合能力，自研粉体、自供关键材料，在高容MLCC良率、成本与毛利上具备天然优势。有调研资料甚至称其粉体自制率100%、设备自制率超90%、单位生产成本较外购同行低20%-30%，虽然这一口径更偏研究跟踪，但方向上与其垂直一体化逻辑一致。

产品进展方面，三环集团已量产0805 47μF（476），1206可做到100μF以上，并已供货华为、浪潮等服务器客户。年报与卖方资料显示，其AI领域可供应0603-226、0805-476、1206-107、1210-107等高容规格，以及面向48V电源系统的0805-105-100V、1206-225-100V、1210-475-100V等。关键三环已宣布介质层厚度迈入1μm时代，高容系列实现批量供货。

客观看，三环集团并未真正进入海外最核心AI供应链。国产高容MLCC虽可适配AI服务器，但尚未进入英伟达、英特尔等海外主流供应链，仅在国内服务器厂商的风扇、交换机等辅助模块批量应用，主板核心端渗透率仍低。说明公司已是“国内最强追赶者”，但还不是“国际核心替代者”。

不能立刻替代不代表国产MLCC这条叙事链不能继续走。

因为，市场高估了“国产替代速度”，却低估了“国产盈利兑现路径”。很多观点将逻辑写成“AI需求爆发→高端MLCC紧缺→国产直接替代日韩”，这过于线性。真正更可能兑现的是：日韩去做最赚钱、最核心的AI/车规高端，小客户和普通高容被挤出，国产料率先吃的是这部分外溢。这条路径更现实，更容易在报表里体现，也已经在业绩上体现了；

而且三环集团的核心不是“是否立刻打进英伟达”，而是“能否成为国内高容平台型基础设施公司”。公司最强的是它同时卡住了材料、工艺、设备、客户。在高端MLCC这种行业里，平台能力比单点突破更值钱。若其1μm后继续推进到更薄介质、更高层数、更高压产品，并在国内AI服务器与48V电源系统放量，那么它的估值锚不该只看周期品，而更接近高端基础元件平台。

所以总结来看，海外头部AI厂商短期内不会把GPU/HBM核心MLCC从日韩切到国产。不是国产完全做不出，而是国产料暂时还没有完整且长期的“实战数据”给海外客户认证。海外客户认证上，AI服务器的高端MLCC并没有没有统一标准，现在核心准入其实就是“谁在用”，比如通过了头部云厂商内部的严苛可靠性矩阵和多代硬件迭代验证，就算被认可了。

国产MLCC真正的向上突破不是一蹴而就，而会经历“三步走”：先替代中低端，再承接普通高容外溢，再进入国内高端主板局部，最后才有可能挑战海外AI核心端。当前大致处在第二步向第三步过渡阶段。
