英集芯推出5款IP5356应用案例，满足充电宝客户一站式开发需求

在移动智能设备高度普及的今天，用户对充电效率、设备兼容性以及便携性的需求日益提升。如何打造一款既能满足多设备快充需求，又具备高集成度与成本优势的移动电源产品，成为行业开发者关注的核心问题。英集芯推出的 IP5356 移动电源SoC芯片凭借其高度集成的设计、广泛的协议兼容性以及灵活的应用方案，为快充移动电源开发提供了革新性的解决方案。

作为一款多协议、多接口、高功率的SoC芯片，IP5356不仅覆盖了市面上主流的快充标准，更通过智能功率分配和极简外围设计，大幅降低了开发门槛与生产成本。无论是追求极致轻便的单口设计，还是面向多设备场景的复杂接口组合，IP5356都能以强大的性能与稳定性，为开发者提供可靠的技术支撑。

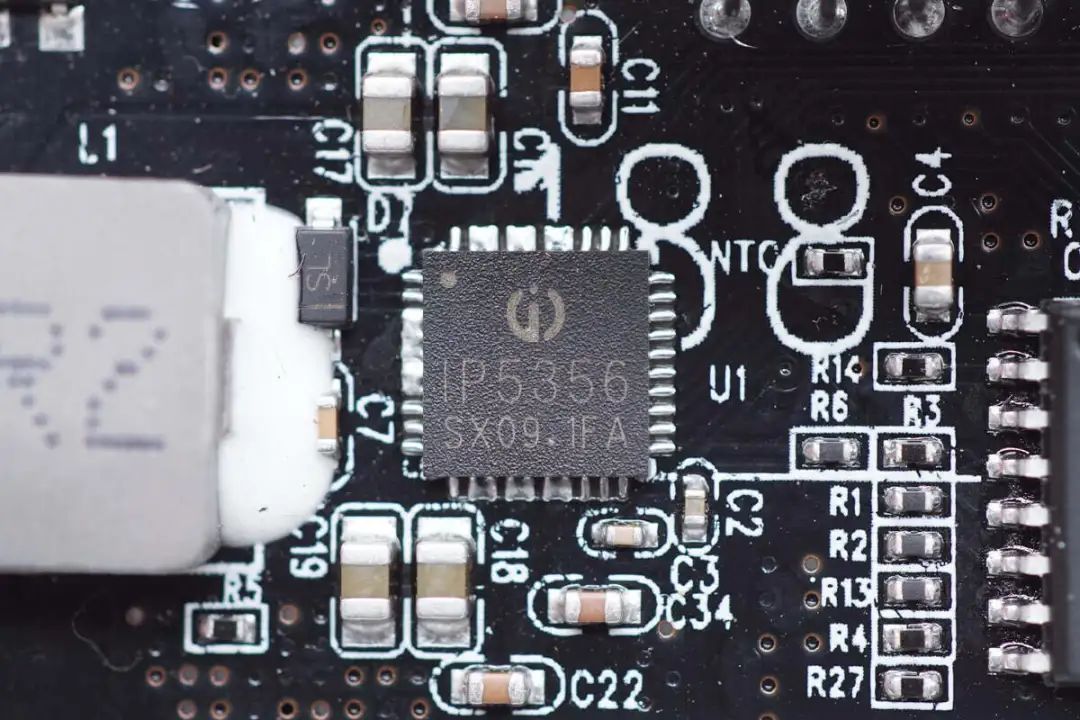

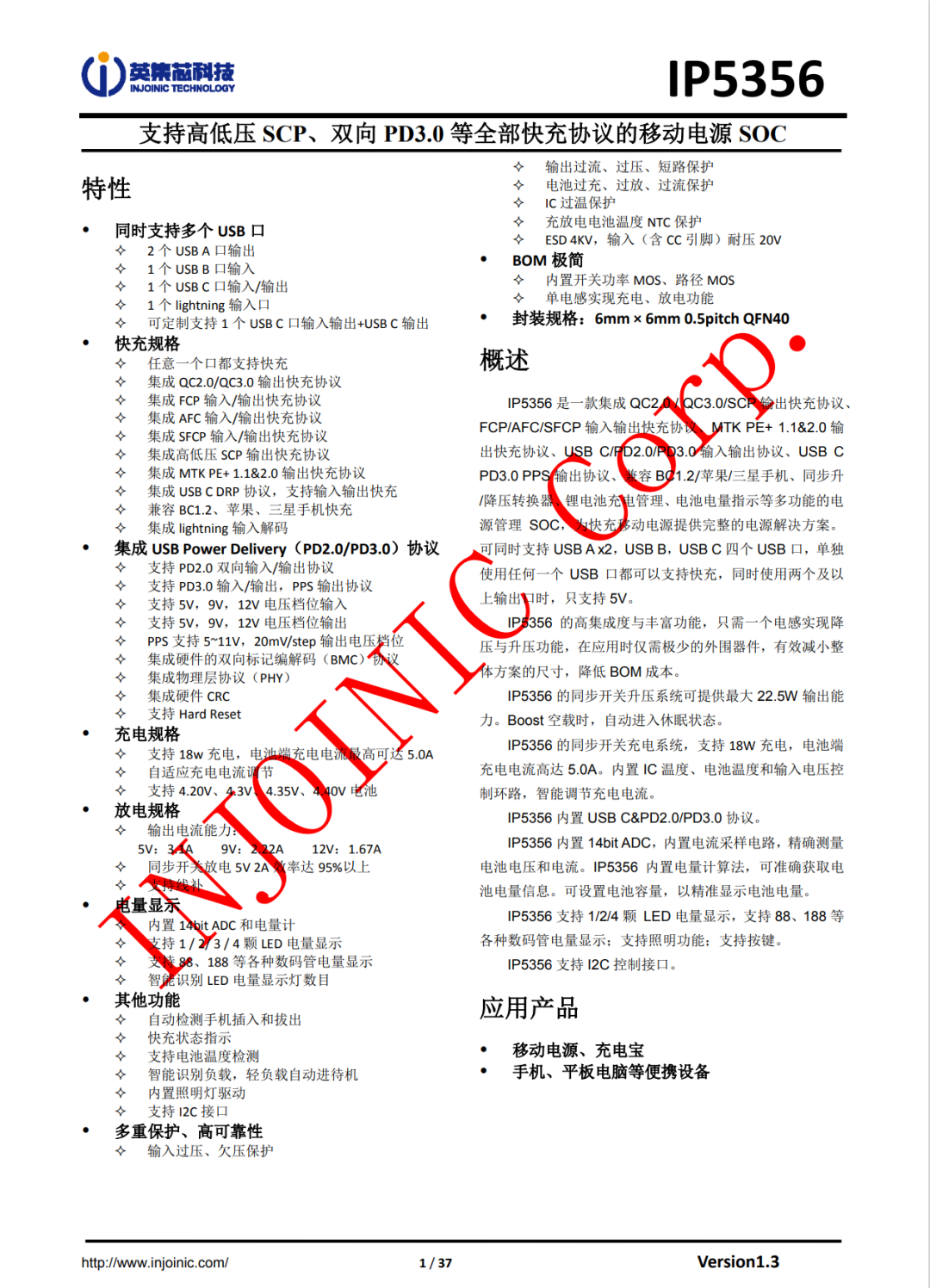

英集芯 IP5356介绍

英集芯 IP5356 是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

这款芯片集成了市面多种主流快充协议，包括QC2.0、QC3.0、SCP、FCP、AFC、SFCP、MTK PE+ 1.1&2.0，以及USB C PD2.0/PD3.0和PPS协议，兼容BC1.2、苹果和三星的快充标准，并支持多种接口配置，任一接口均可实现快充。

IP5356的同步升压系统可提供最高22.5W的输出功率，充电系统支持最高18W的输入功率，电池端充电电流可达5.0A。此外，芯片内置14位ADC和电量计，能够精确测量电池电压和电流，实现准确的电量显示。

该芯片支持USB-A口×2、MicroUSB口、USB-C口以及Lightning口5个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

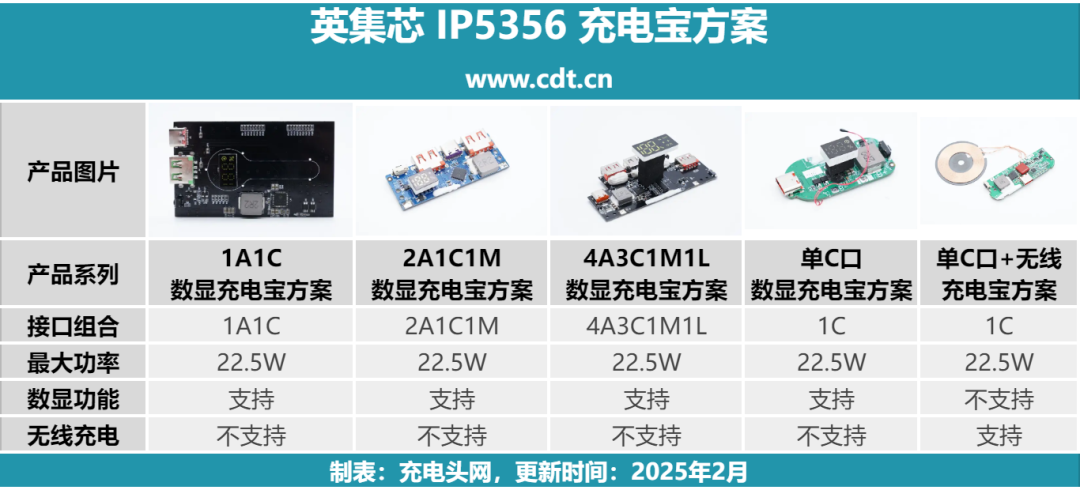

英集芯 IP5356方案选型

这次带来了多款基于英集芯 IP5356 移动电源SoC开发的参考设计。

英集芯 IP5356 方案介绍

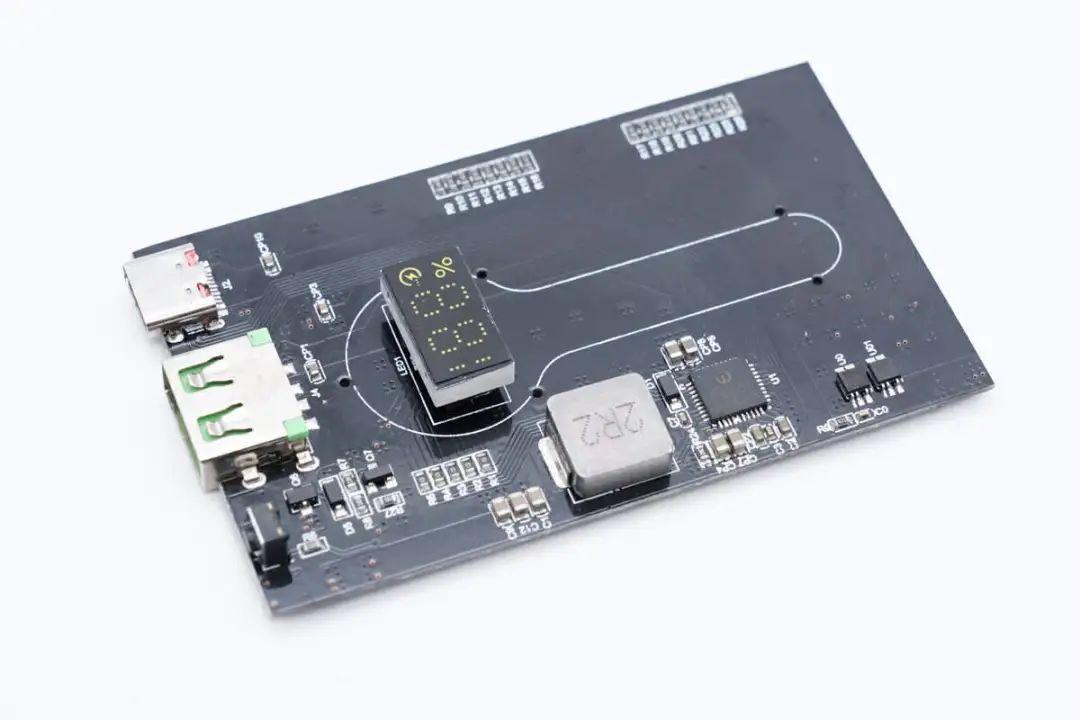

英集芯IP5356 1A1C 数显充电宝方案

主控芯片：英集芯IP5356

接口组合：1A1C

最大功率：22.5W

数显功能：支持

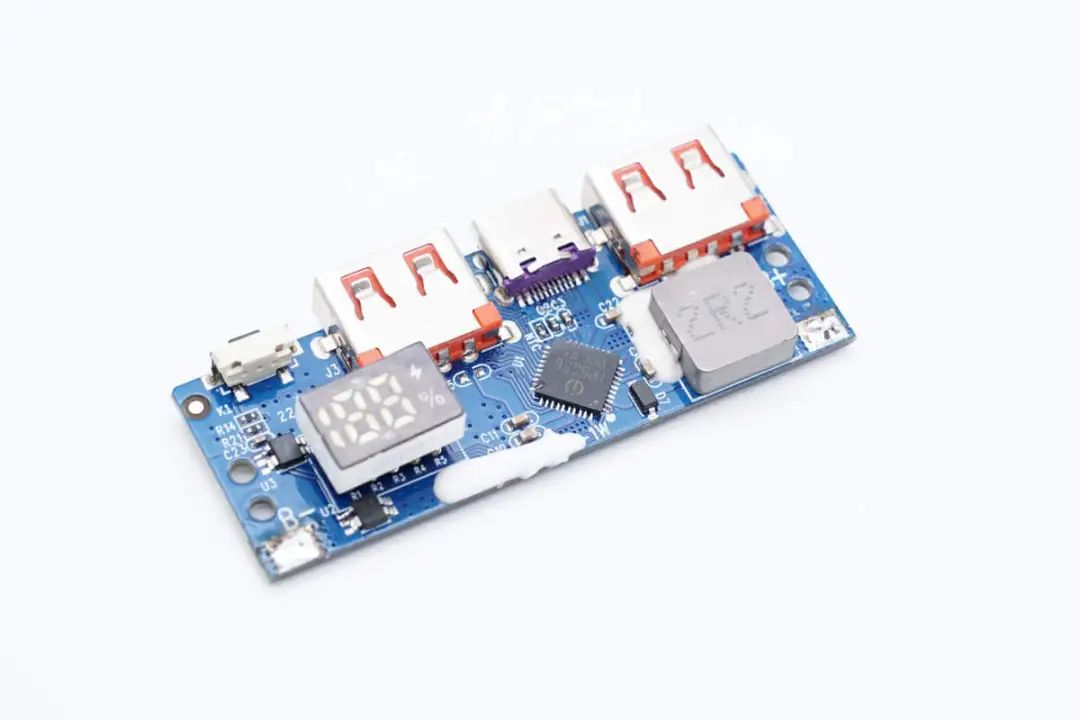

英集芯IP5356 2A1C1M 数显充电宝方案

主控芯片：英集芯IP5356

接口组合：2A1C

最大功率：22.5W

数显功能：支持

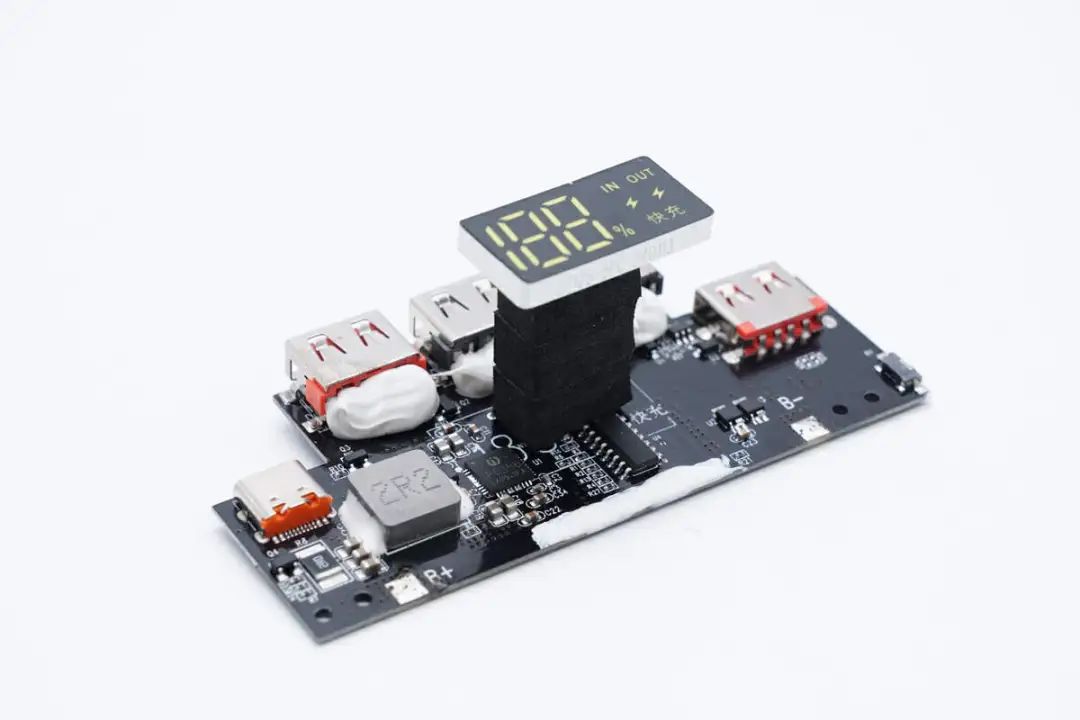

英集芯IP5356 4A3C1M1L数显充电宝方案

主控芯片：英集芯IP5356

接口组合：4A3C1M1L

最大功率：22.5W

数显功能：支持

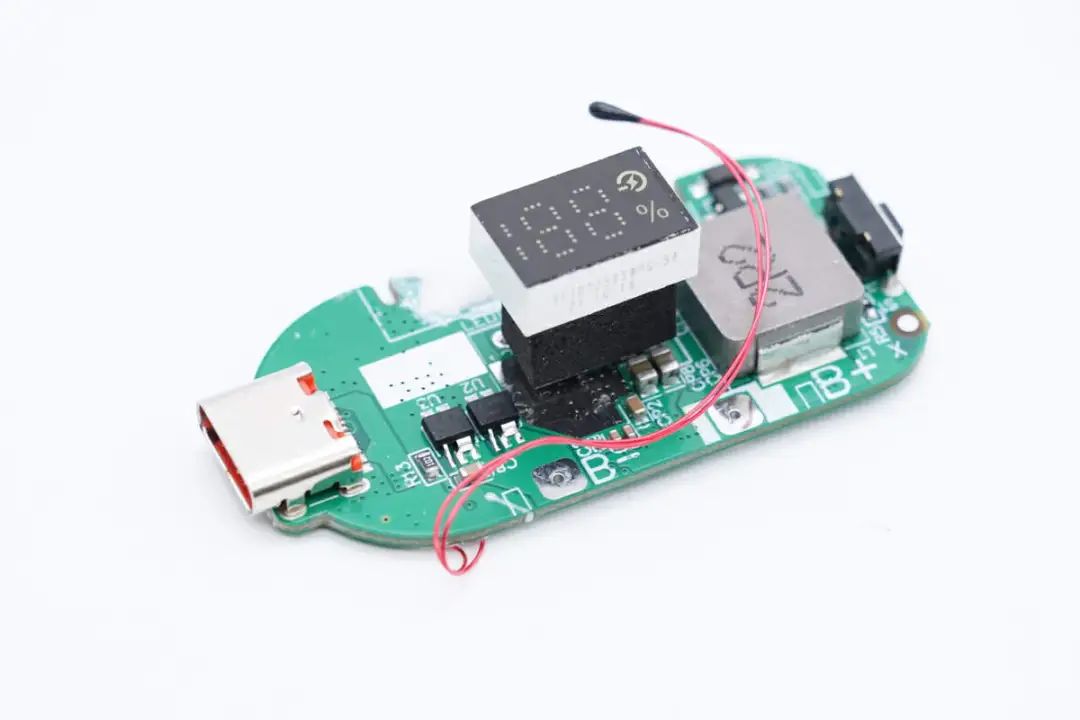

英集芯IP5356 单C口数显充电宝方案

主控芯片：英集芯IP5356

接口组合：1C

最大功率：22.5W

数显功能：支持

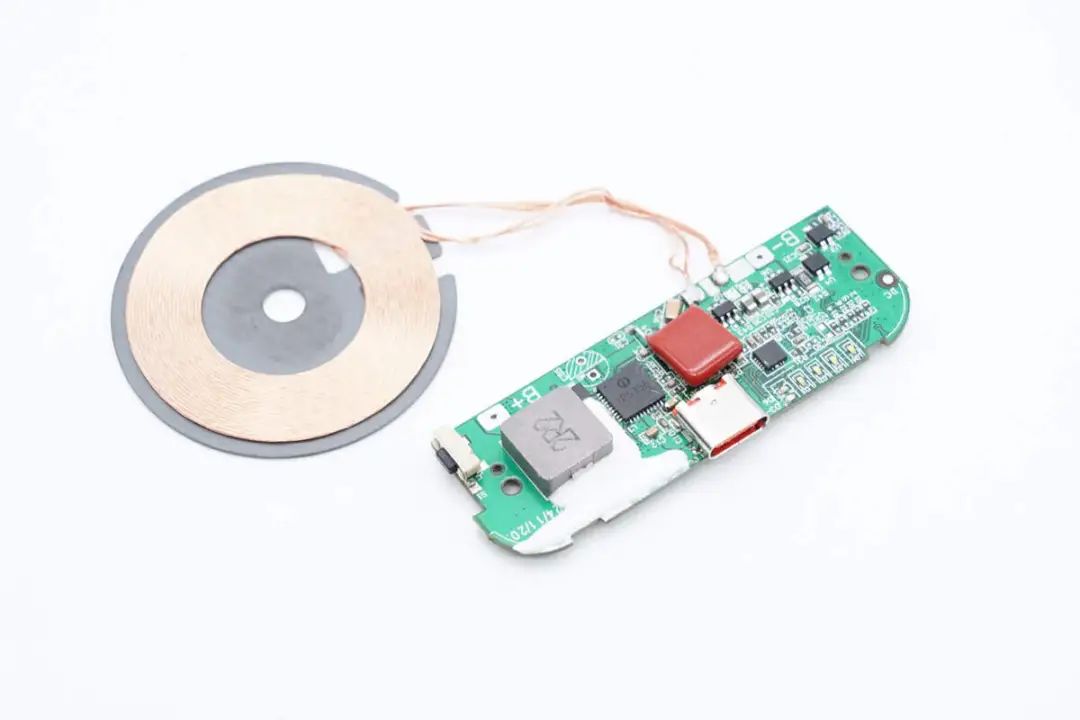

英集芯IP5356 单C口+无线充电宝方案

主控芯片：英集芯IP5356

接口组合：1C

最大功率：22.5W

数显功能：不支持

无线充电：支持

充电头网总结

通过对英集芯 IP5356 的全面介绍以及对其多种方案选型的介绍，可以看到IP5356不仅以高度集成的设计简化了移动电源的开发流程，而且通过支持市面上几乎所有主流快充协议，极大地提升了用户的充电体验。不论是多种接口的组合，还是单一USB-C口的简洁设计，亦或是带有无线充电功能的方案，IP5356都能提供强大的支持。其内置的14位ADC和电量计确保了电量显示的准确性，同时极简的外围电路设计有效降低了成本和尺寸，使得基于IP5356的移动电源产品在性能和价格上都极具竞争力。
