美芯晟两颗无线充芯片助力特斯拉移动电源支持双向无线充电

说起无线充移动电源，相信大家肯定不陌生，这些年各大3C数码配件厂商相继推出各式MagSafe充电宝、Qi2无线充电宝等等，但这些产品大多数都是单向输出，即只能为手机无线充电。

而特斯拉剑走偏锋，推出一款支持双向无线充的磁吸移动电源，其采用翻盖式薄块状设计，外观简约大方，自带一根USB-C充电线和USB-C接口，都支持PD 20W的输入和输出。其翻盖设计可以同时支持为两台设备进行磁吸无线充电，输出功率分别为15W和5W，背面则支持其他设备反向10W磁吸充电。

充电头网在拆解特斯拉这款移动电源时，发现其内置的无线充发射芯片以及无线充接收芯片均来自美芯晟，型号分别为MT5806和MT5727H，下文小编将为您详细介绍。

特斯拉磁吸移动电源

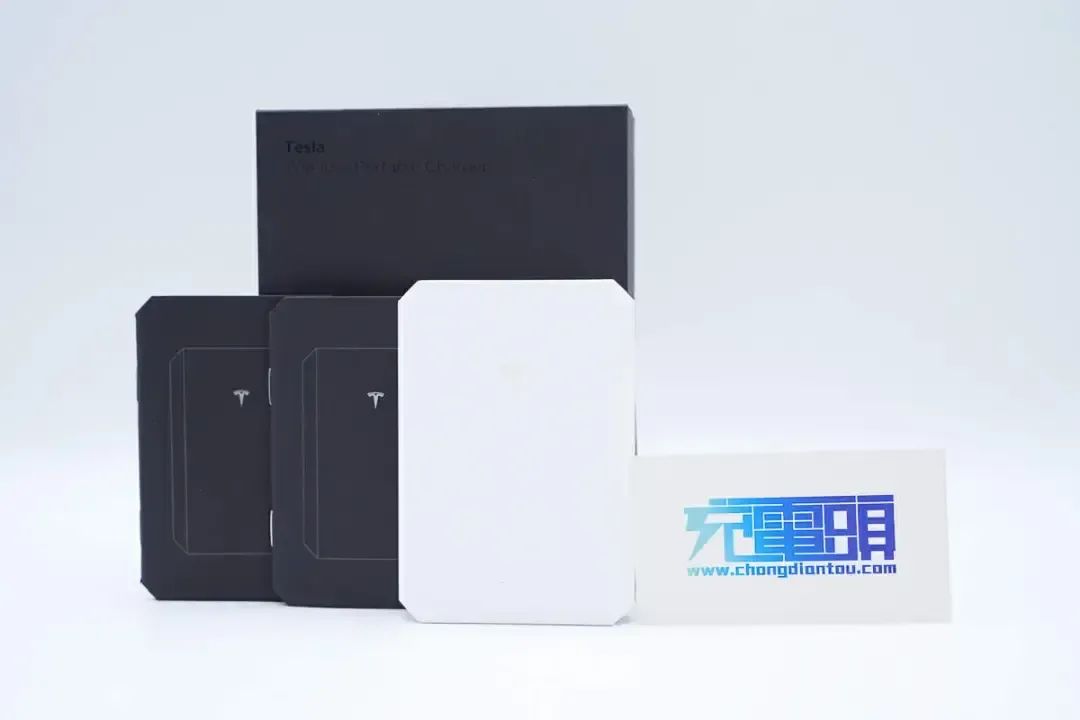

这款移动电源外包装十分简洁，除移动电源本体外，另附有使用说明。

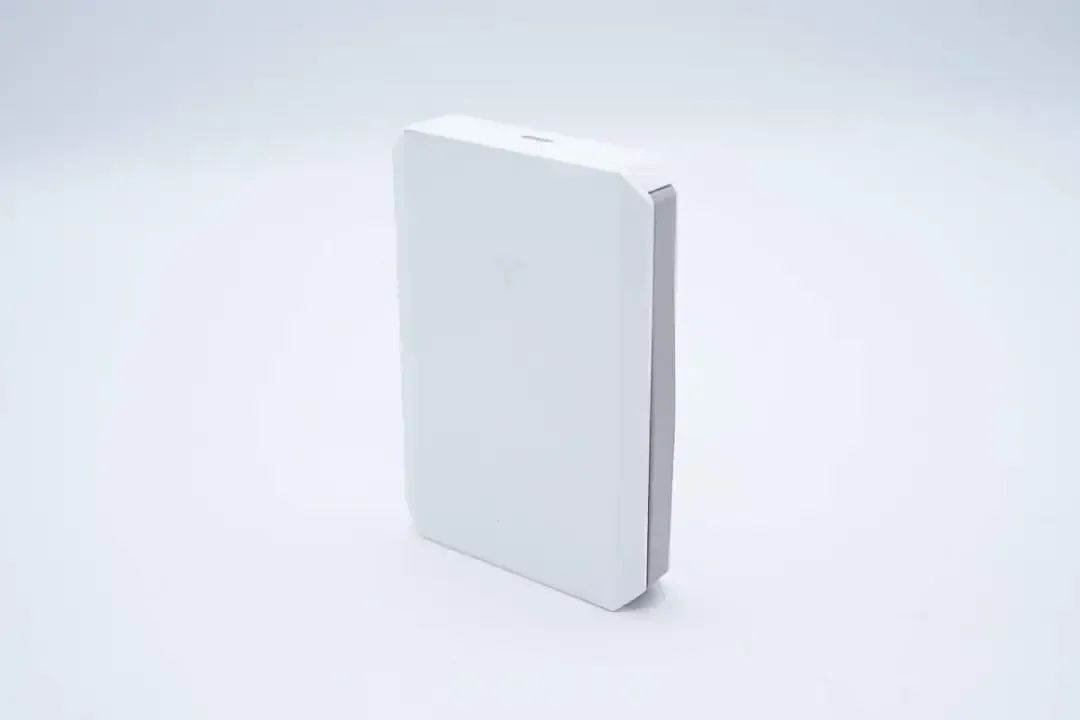

这款特斯拉磁吸移动电源整体为白灰拼色薄块设计，采用阻燃PC外壳和合金材料盖板，边缘棱角分明，机身触感丝滑清冷。正面仅印刻“TESLA”logo，简约耐看，同时正面也为磁吸充电位。

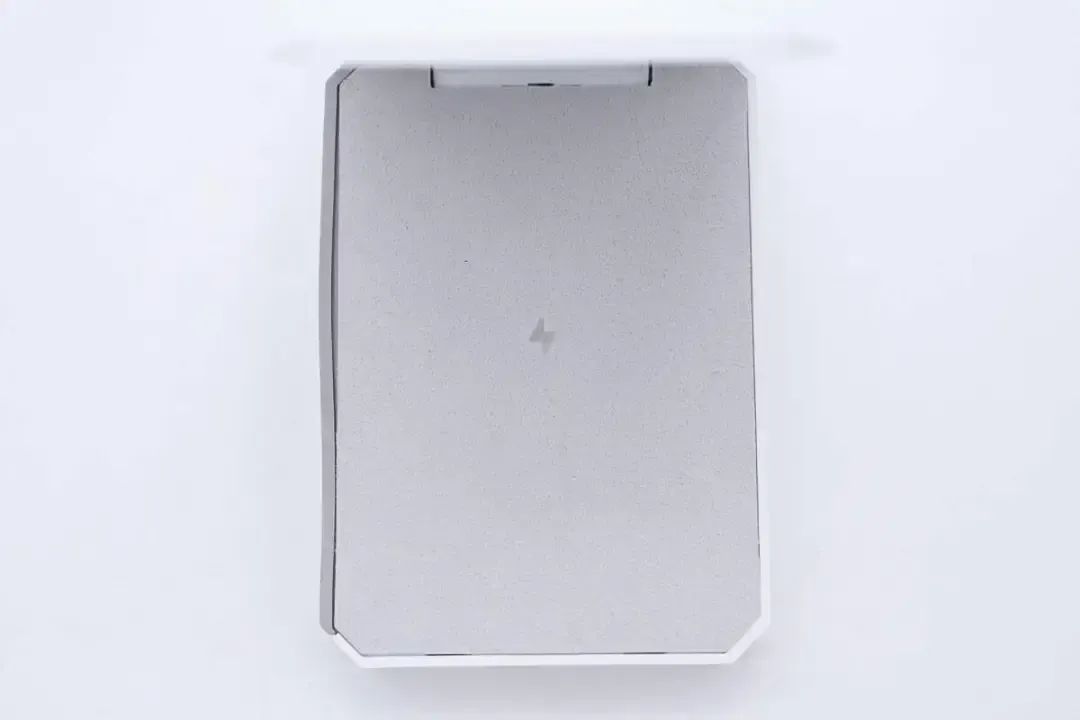

正面顶盖可翻转，翻转后露出下方磁吸充电区域，该区域有“无线充闪电标识”指示。

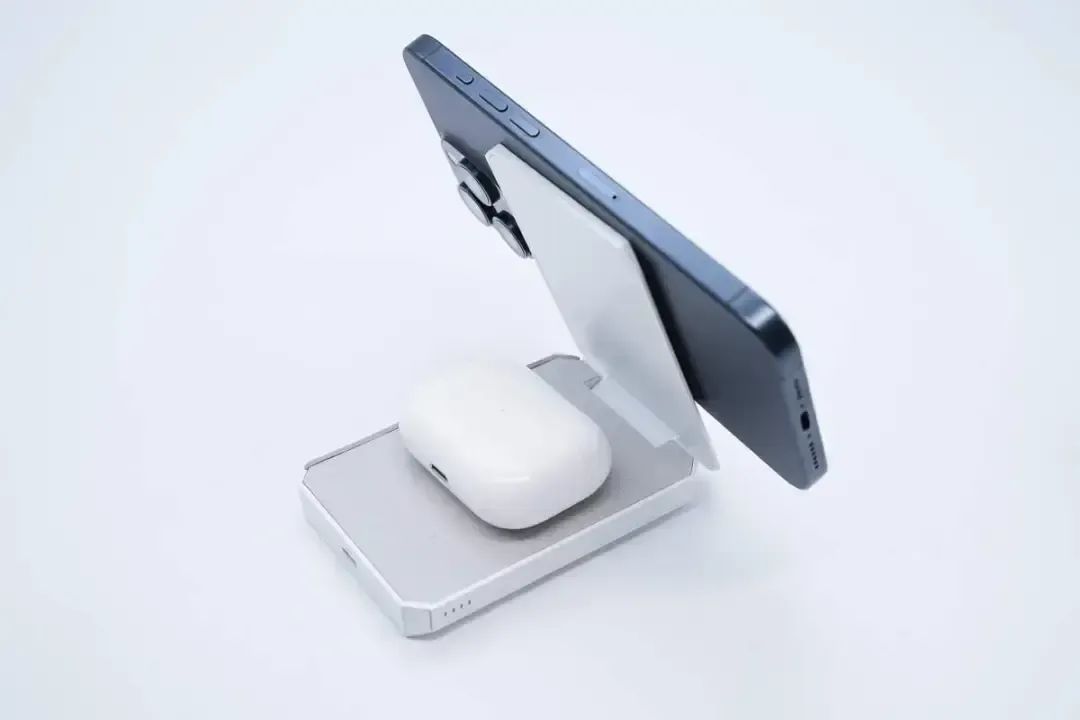

使用特斯拉磁吸移动电源充电场景如图，其中两个无线充电模块支持给手机磁吸无线充电和为耳机无线充电。

简单看过产品外观以及功能，接下来充电头网将为您继续介绍其内置的美芯晟两款芯片。

美芯晟无线充电发射芯片MT5806

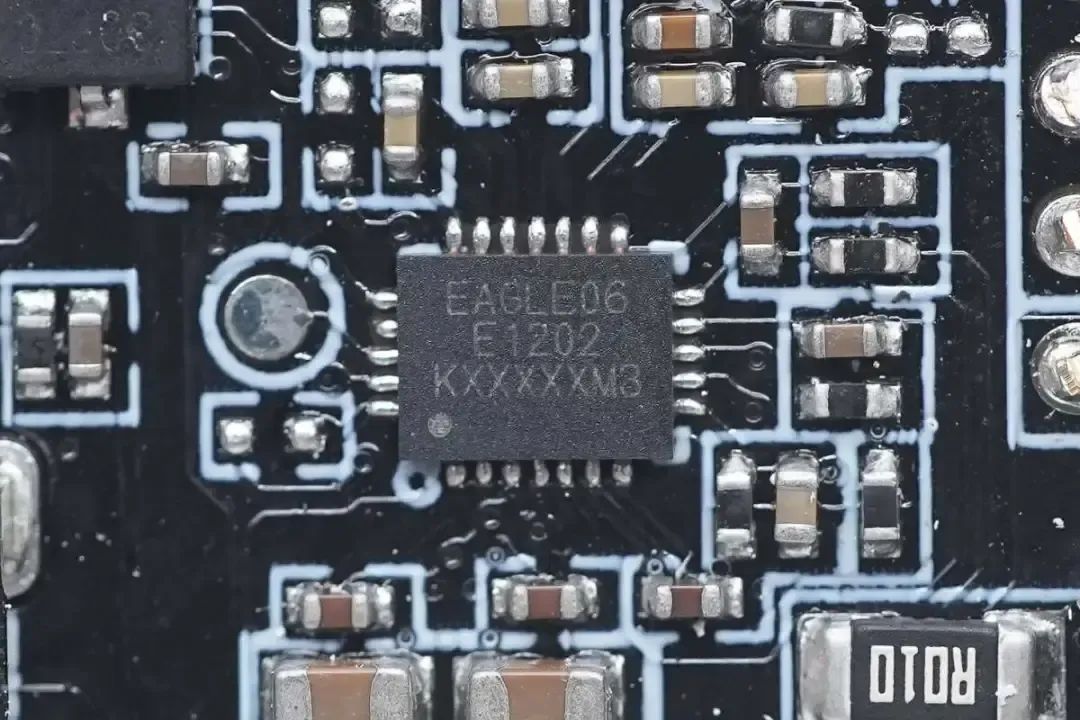

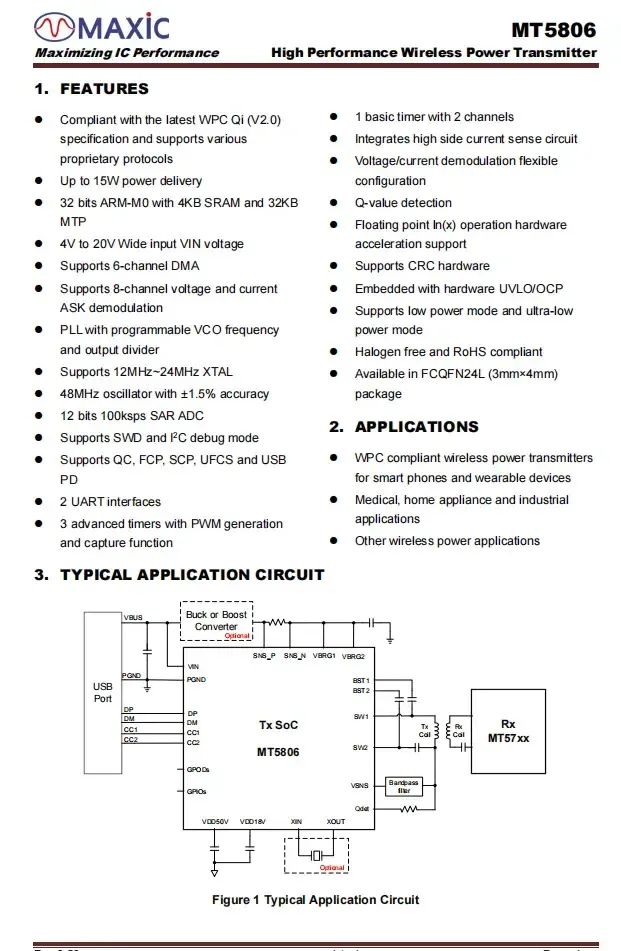

内置的美芯晟MT5806是一款高度集成、高性能的基于磁感应的无线充电发射芯片。其完全符合WPC Qi（V2.0）无线充电规范，支持PD、UFCS、FCP、SCP、QC等多种有线快充协议，通过了PD和UFCS有线快充协议认证，支持4-20V宽输入电压以及高达15W的输出功率。

MT5806还集成了32位ARM-M0内核、4KB SRAM和32KB MTP，以及多种串行接口（I2C、UART等），提供强大的处理能力和编程空间。标准固件提供了参考应用程序，客户可以轻松开发定制功能。

MT5806集成了独立的高频和低频振荡器，适用于低功耗和低成本应用。内部高频PLL结合外部晶体设计，用于生成高精度时钟和PWM信号。此外，芯片能够提供灵活的死区控制和相位移位生成，以提高EMI性能。

MT5806支持过压保护（OVP）、过流保护（OCP）、欠压保护（UVP）和过温保护（OTP）。此外，芯片还嵌入了动态功率限制（DPL）比较器，以防止IC在输入功率无法满足输出功率需求时进入UVLO状态。如果VDD电压降至DPL阈值以下，芯片将相应降低输出功率，以保护系统免受UVLO状态的影响。MT5806采用FCQFN24L封装。

美芯晟无线充电接收芯片MT5727H

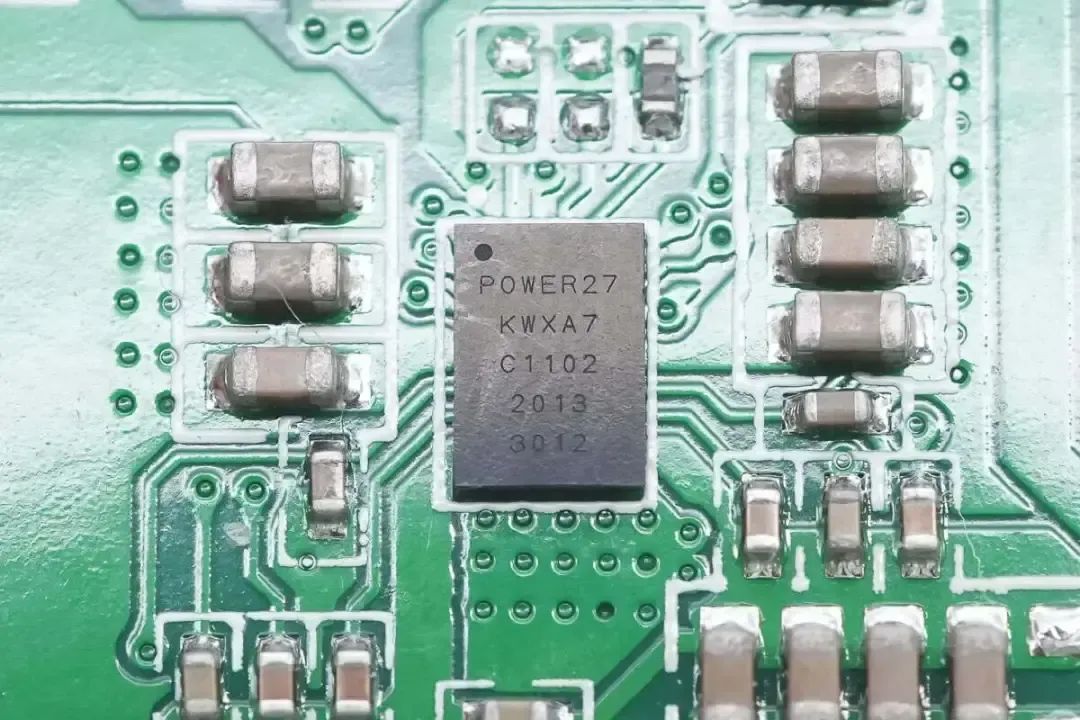

产品内置的无线充电接收芯片采用美芯晟MT5727H，芯片丝印POWER27，为高效率无线充电接收芯片，是一颗支持20W功率的单芯片解决方案，并可配置为无线发射，为其他接收端供电。芯片完全符合WPC Qi 1.2.4规范。

MT5727H内置ARM M0处理器，搭配8KB SRAM和16KB MTP存储器，支持私有无线充电协议，芯片内部集成同步整流器和LDO，芯片内置过压过流保护，支持I2C接口和可配置的GPIO接口，采用WLCSP52封装。

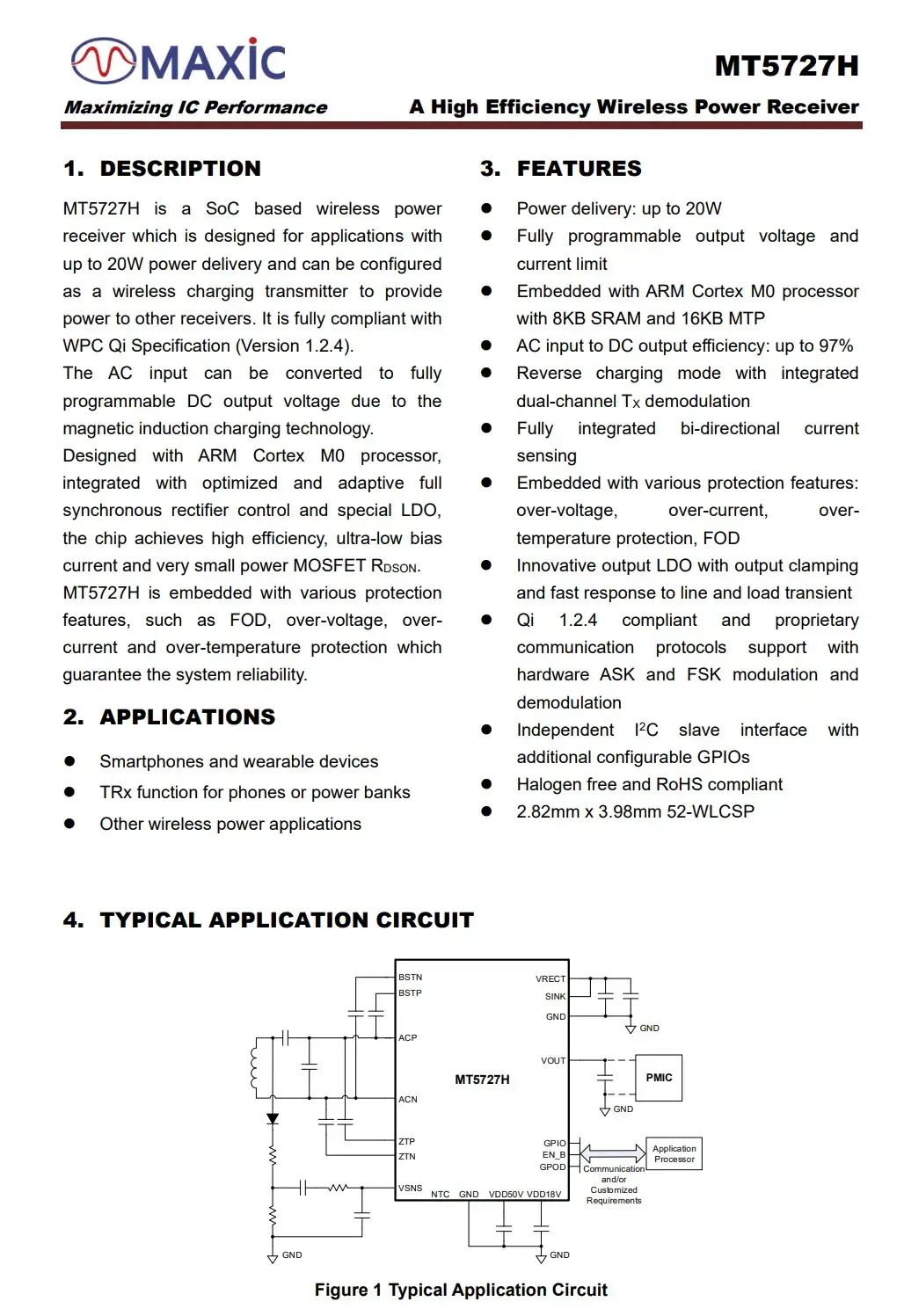

美芯晟 MT5727H 详细资料。

充电头网总结

充电头网了解到，特斯拉这款移动电源无线充发射/接收芯片均来自美芯晟，其中美芯晟 MT5806是高性能无线充电发射芯片，符合 WPC Qi2规范，支持多种有线快充协议且通过相关认证，输出功率达15W，该芯片还集成ARM M0 内核和串行接口，有标准固件便于开发。另一颗MT5727H是无线充电接收芯片，支持20W功率，符合 WPC Qi 1.2.4规范，同样内置ARM M0内核，支持私有协议。这套无线充电方案使用非常适合双向无线充电宝、手机配套无线充、手持小电器、工控等场景应用。

美芯晟（股票代码：688458）是一家专注高性能模拟以及数模混合芯片的设计公司，是国内较早布局无线充电领域的企业。提供5W-100W的全系列发射端及接收端芯片，可以满足中小功率、大功率、车规级等不同终端产品的应用需求，为厂商提供整套无线充电解决方案。
