阿特斯携手UNWS：解开HJT太阳能电池降解之谜

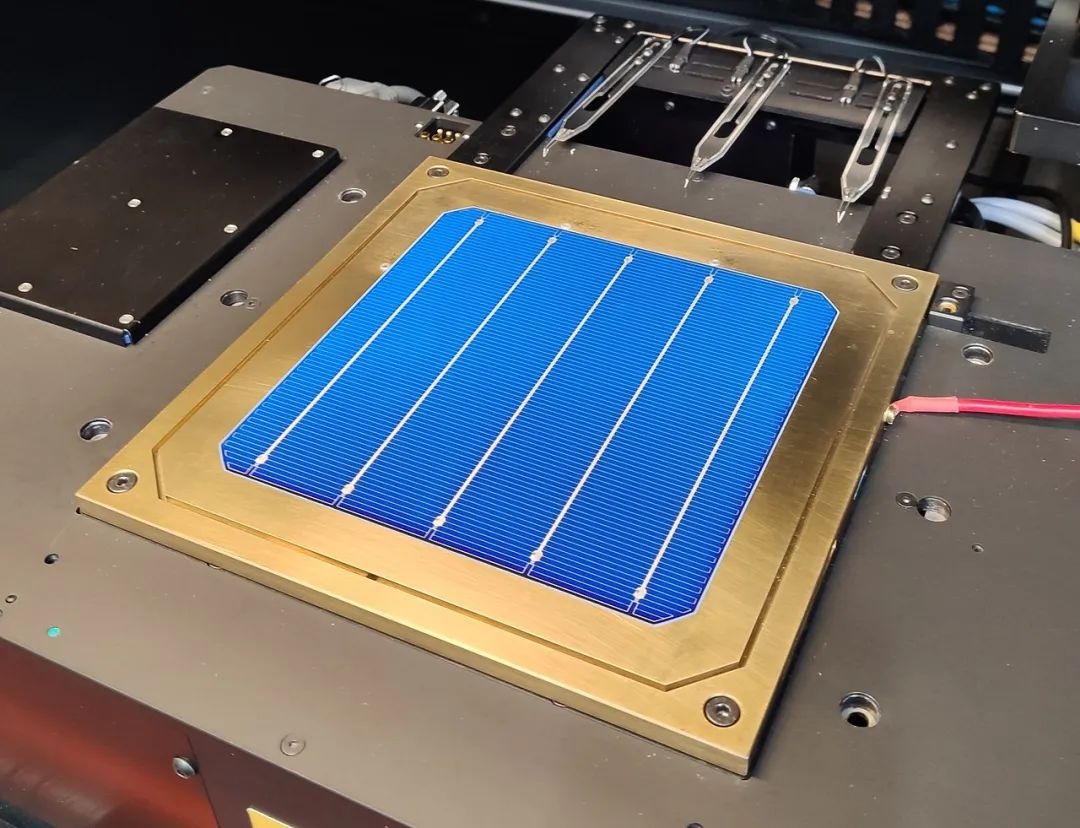

来自新南威尔士大学（UNSW）与阿特斯的联合研究团队，针对异质结（HJT）太阳能电池在加速湿热测试中的降解问题展开深度探索。当下，HJT技术凭借高效率在光伏市场崭露头角，应用愈发广泛，然而高温高湿环境下的降解隐患却成为制约其进一步发展的瓶颈。

该研究团队直面挑战，经大量实验发现，钠和湿气是造成HJT电池降解的关键因素，且多数降解集中于电池本身，这使得电池级测试成为观察降解机制的有力手段。团队核心成员Bram Hoex指出：“此项研究旨在攻克HJT技术长期可靠性难题，明晰钠引发降解的内在机制，及其与环境阴离子、材料成分如透明导电氧化物 (TCO) 层和金属触点的交互作用，对复合问题和其他降解困境至关重要。” 他还强调：“电池级测试优势显著，相较组件级评估快了约两个数量级，能精准剖析失效模式，为后续研发提供关键支撑。”

研究团队在发表于《太阳能材料与太阳能电池》的论文《揭示加速湿热测试下硅异质结太阳能电池的降解机制》中，创新性地选取碳酸氢钠（NaHCO）、氯化钠（NaCl）、硝酸钠（NaNO）作为降解模拟剂模拟实际污染场景。通过精细的降解模式与元素分析，精准揭示了不同钠盐诱发降解的独特路径：NaHCO因为其碱性性质与TCO层发生化学反应，致使元素构成剧变，严重破坏开路电压稳定性与接触完整性，引发SHJ电池性能骤降；NaCl在氯离子驱动下，促使纳米银颗粒形态异变，造成严重接触故障；而NaNO因其中性阴离子结构与低化学反应性，对电池性能影响极小。

Hoex总结道：“研究证实，钠离子致SHJ电池降解需特定条件，且针对性侵袭脆弱区域。这一成果不仅为材料与工艺优化‘导航’，还能化身故障排查‘利器’，助力产业升级。”

此外,其他团队也有相关研究成果。2023年，新南威尔士大学另一团队锁定玻璃背板配置的HJT太阳能组件，揪出湿热诱发的四种失效模式; 法国研究中心法兰西岛光伏研究所（IPVF）与法国EDF旗下研发团队测试发现，钠钙玻璃-玻璃结构组件在湿热环境下，受钠离子影响开路电压与短路电流损失惨重，湿气还会连带引发TCO和触点降解，造成填充因子下滑。

（转自：光伏见闻）
