快速滤除 安全无忧，新风光SVG谐波治理效果显著

SVG谐波治理效果案例

快速滤除 安全无忧

一

行业痛点

01

背景

在当今的电力系统中，谐波问题日益受到关注。谐波的存在不仅会影响电力设备的正常运行，还可能对整个电网的稳定性造成威胁。大量电力电子设备的应用增加了系统中的谐波，如变频器、逆变器、整流器等，这些设备在转换电流和电压的过程中，由于非线性的工作特性，会产生大量的谐波；钢铁冶炼过程中一些负载如电弧炉、轧钢机等在工作中会产生大量谐波，是电力系统中重要的谐波源之一。

02

痛点

谐波会使供电线路和用电设备的热损耗增加，严重时甚至会造成短路、火灾等事故；

谐波电流在电机和变压器中会产生额外的铜损和铁损，导致设备发热，降低效率，甚至损坏设备；

谐波电流流过电缆时，会使电缆的介质损耗、导体的集肤效应和邻近效应等因素增加，导致电缆的温升增加，缩短电缆的使用寿命。第四、谐波电流在电网中流动，会使电网的功率损耗增加，降低电网的效率。

谐波对电气设备、电网和供电系统、其他系统和设备都会造成不良影响，因此，在电力系统中需要采取有效的措施来治理谐波问题，确保电力系统的安全稳定运行。

二

解决方案

新风光高压动态无功补偿装置（SVG）能够针对电网谐波进行检测、治理。SVG检测电网的谐波频次，通过控制算法发出频次相同的反向谐波，实现快速跟踪治理谐波的效果。

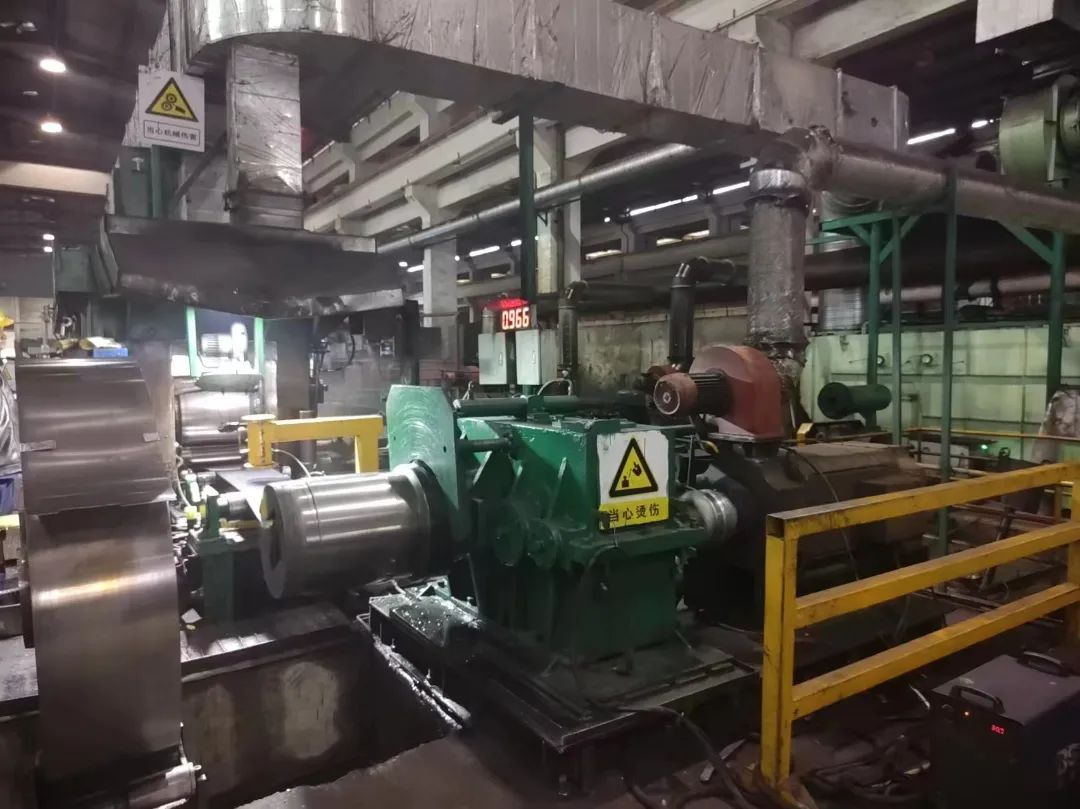

现场为福建某轧钢工厂，场内有多台不同功率轧机。

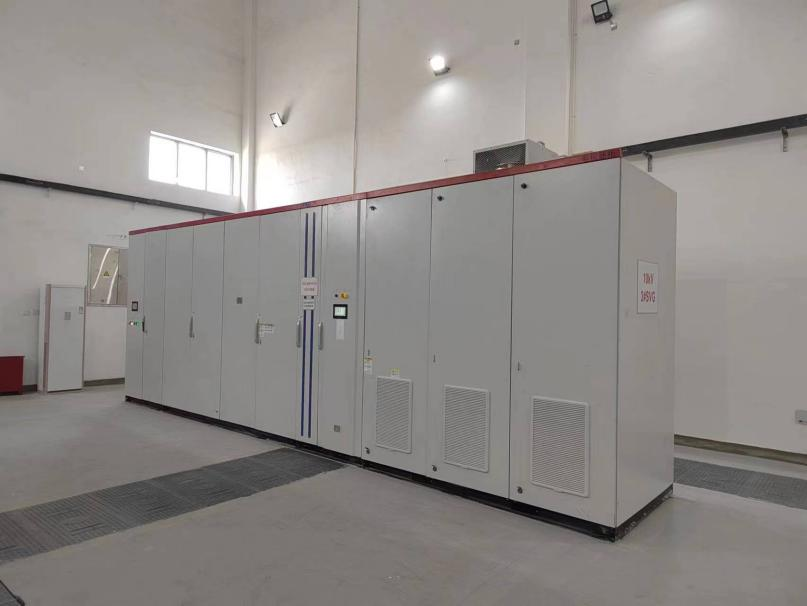

经过测量，现场谐波含量超标，影响其他设备安全，需要进行治理。新风光结合现场情况，在10kV侧安装一台SVG，实时检测电网谐波并进行治理。

01

谐波治理之前

谐波治理之前，现场主要产生5、7、11次电流谐波，系统侧电流谐波数据如图所示。

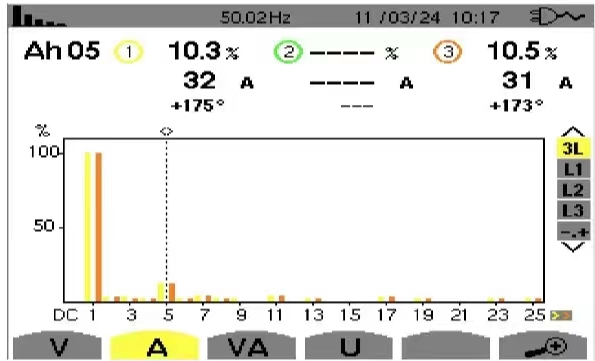

补偿前5次谐波电流32A

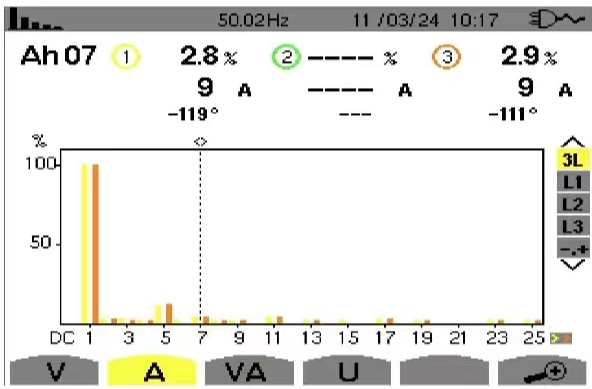

补偿前7次谐波电流9A

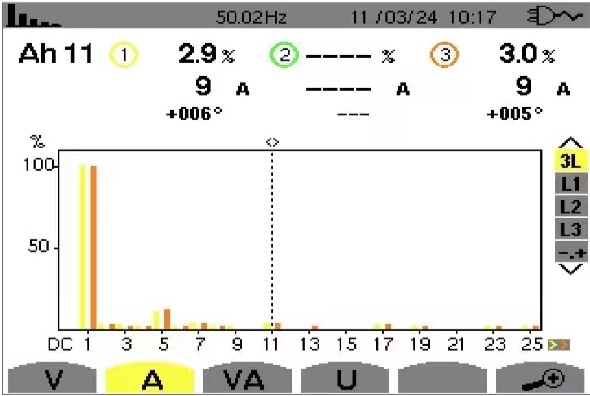

补偿前11次谐波电流9A

02

谐波治理之后

现场使用SVG补偿电流谐波之后，系统侧的5、7、11次电流谐波显著减小，如图所示。

补偿后5次谐波电流3A

补偿前7次谐波电流3A

补偿前11次谐波电流2A

设备投运后，现场谐波得到显著改善，满足相关标准要求。

三

产品优势

新风光根据现场实际情况进行配置方案，具有以下优势：

01

具备谐波治理功能

SVG设备能对25次以下谐波进行治理，保护用电设备安全。

02

具有优秀的高低电压穿越功能

高低电压穿越范围和持续时间等指标都高于国家标准，能够维持设备在电网电压骤降、骤升等情况下不脱网，不扩大事故。

03

响应速度快，补偿精准

SVG响应时间小于5ms，能够对电网波动快速反应，及时调整功率，减小波动。

新风光作为电能质量治理行业的佼佼者，出货量和市场占有率位居行业前列，提供全方位的电能质量解决方案，为各行业用户提供优质的产品和服务，为构建新型电力系统贡献新风光力量。

（转自：新风光）
