项目概述

烧结风机为钢铁企业的关键设备之一，担负着烧结燃烧过程中持续送风功能，电机功率较大，启动时电流会给电网造成巨大冲击，且电机运行过程中不允许停止。现场为7000kW励磁电机，变频器需要配合原有设备，使用固定励磁模式调试，争分夺秒，最终设备一次性带载运行成功！

现场工艺

烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭 ，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。

新风光方案

针对现场工况，负载为10kV 7000kW电励磁烧结风机，新风光配置的大功率高压变频器JD-BP38-8000FF，配置有输出电压检测板，采用一拖二配置，现场改造项目，配合现场原励磁系统，设置为固定励磁方式。

现场变频器

现场励磁柜

主回路系统图

高压变频器配套现场的励磁柜进行升级改造，采用固定励磁的方式驱动现场的电励磁电机运行，变频器配合现场设置励磁电流大小，并依据运行频率的大小分两段进行控制。

现场增加配置，依据现场需求任意选择当前的电机启动回路，现场点击开机信号后对应回路的输出断路器闭合并开机，现场给出停机信号，停机后断开输出接触器，防止电流倒灌。现场控制电调试，模拟开停机过程和模拟量交互励磁电流过程，全程调试无异常。

01

高性能

采用VF控制模式控制超大功率电励磁电机，低频下固定励磁启动，电流可控，响应时间快，实现固定励磁分断调节，满足现场励磁改造启动。

02

高可靠

采用模拟量通讯控制励磁信号，依据现场实际需求更改励磁电流大小，依据运行频率大小实现切换，采用输出电压板检测当前电机运行频率，电励磁电机同样实现稳定飞车启动，确保运行过程稳定可控。

03

强适应

调速范围宽，精度高，具有超强高低电压穿越功能，电网出现短时掉电时，具备瞬时停电再启动功能，保障用户负载稳定运行。

04

易管理

支持Modbus-RTU、Profibus-DP、Modbus-TCP、Profinet-PN等多种通信协议，方便与用户DCS系统相连，实现设备集中化管理。

使用能效

系统特点及节能效果：

●实现了大功率电励磁电机的固定励磁启动运行，启动过程平稳。

●减小了维护工作量和维护费用，为用户带来实际价值。

●调速范围宽，精度高，烧结风机可以依据现场实际需求调节运行，并实现了飞车启动。

●变频器具有多项电励磁电机保护功能，保证现场稳定运行。

●在现场停产24小时的基础上，一次性调试并带载运行成功，完全满足现场实际运行需求，赢得客户的好评。

●现场实际运行中，电流稳定，波形良好，单元温度稳定。

现场运行HMI主画面

现场运行电流波形

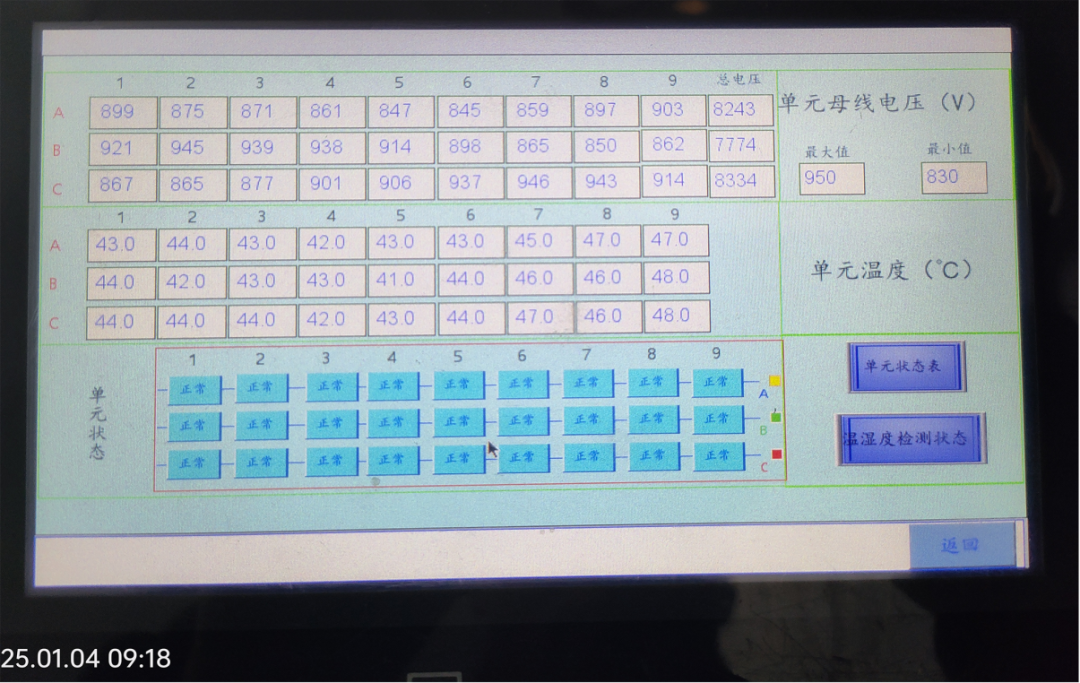

现场运行单元电压及温度

结束语

新风光大功率变频器的电励磁电机驱动技术，在采用固定励磁的基础上，降低启动电流大小，大大减少了电网的冲击，一次性调试带载运行成功，得到客户的认可。该变频器使用后对电网谐波干扰较小，输入功率因数高，输出波形质量好，值得在行业中大范围推广。
